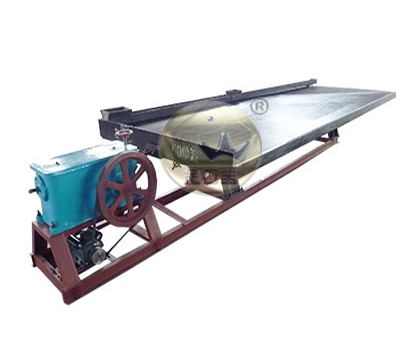

6s重选摇床
6s重选摇床
1.6S摇床易维护；
2.适用范围广，广泛用于富集金、钨、锡、钽、铁、锰、铬、钛、铋铅等有色、黑色、稀贵金属矿物；
3.精矿富集比高，分选效率高。
产品概述
摇床属于重力选矿设备，适于选别 2-0.037 毫米矿砂及矿泥级别的金、钨、锡、钽、铁、锰、铬、钛、铋、铅等有色、黑色、稀贵金属矿物。同时也适合于从各种炉渣、废旧电路板、废旧电缆线、废旧电池等物品中回收成品金、银、铜等贵金属。选别4-0.037毫米的硫铁矿；适当改换床条形式后可选别末煤和煤泥，独居石，金红石，锆英砂，萤石，二氧化硅等非金属，以及分选其他具有足够比重差及粒度组成合适的混合物料。
我司生产6-S摇床及云锡式摇床。6-S摇床的突出优点是原矿经过一次选别即可得到精矿，中矿和废弃尾矿，可同时接出多个产品。精矿的富集比高，选别效率高，易于维修、便于调节冲程。

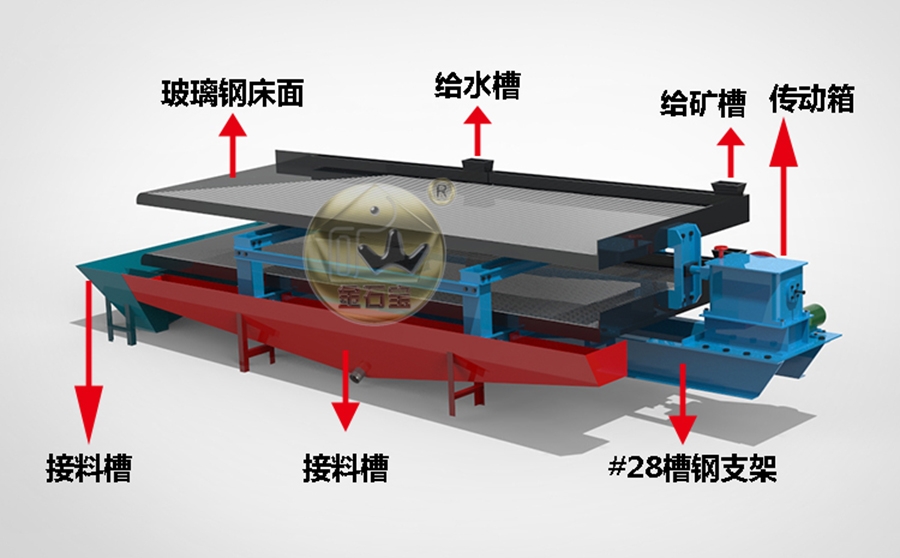

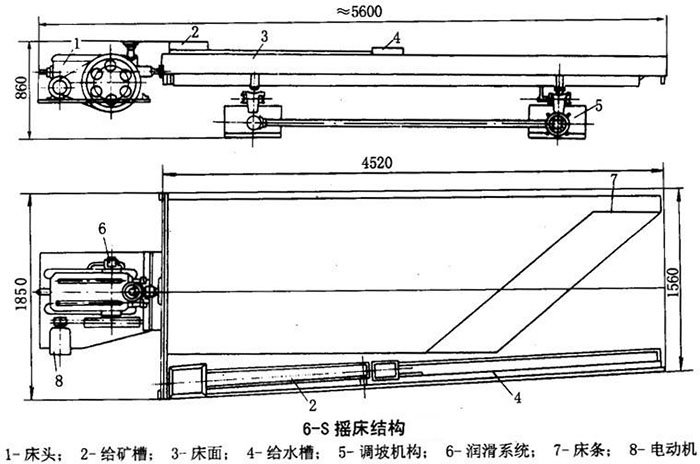

产品结构
传动机构（含床头、电机）；2、给矿槽；3、床面；4、给水槽；5、调坡机构（鞍型基座）；五大部分组成。

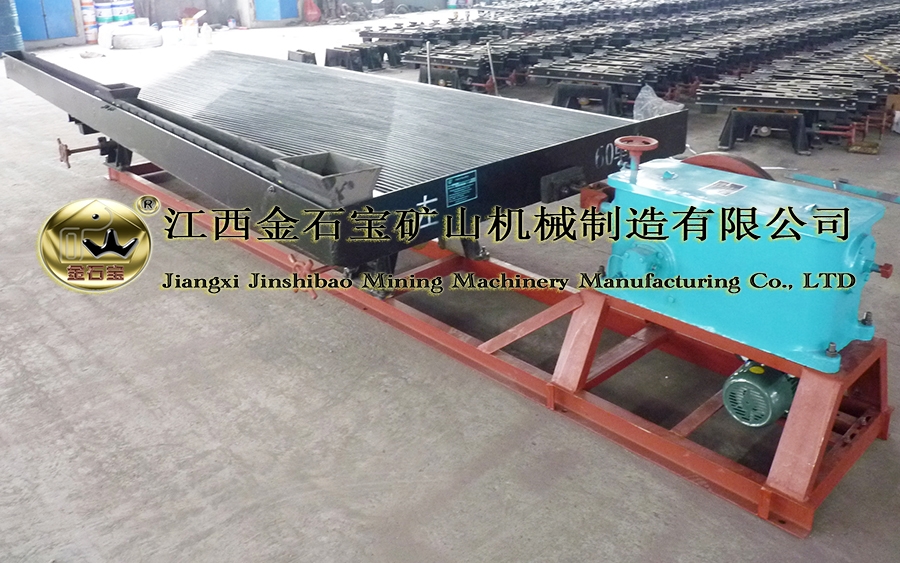

单层摇床（小槽钢支架）

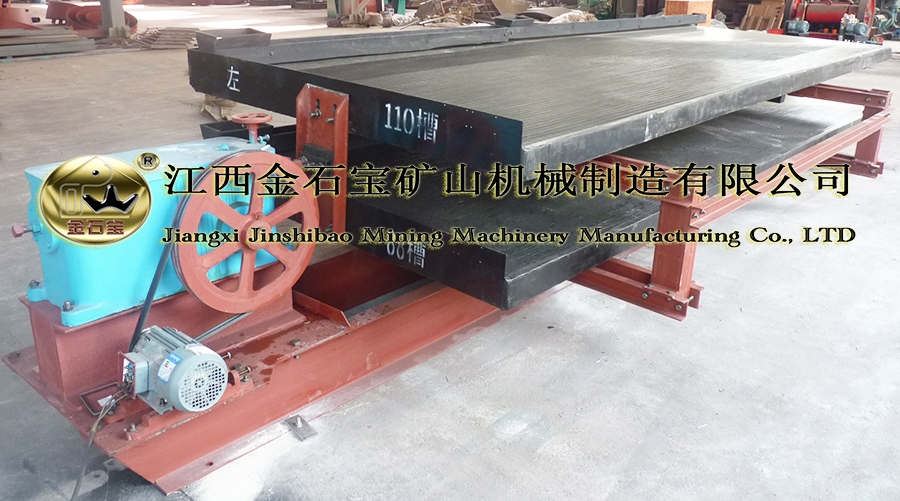

双层摇床

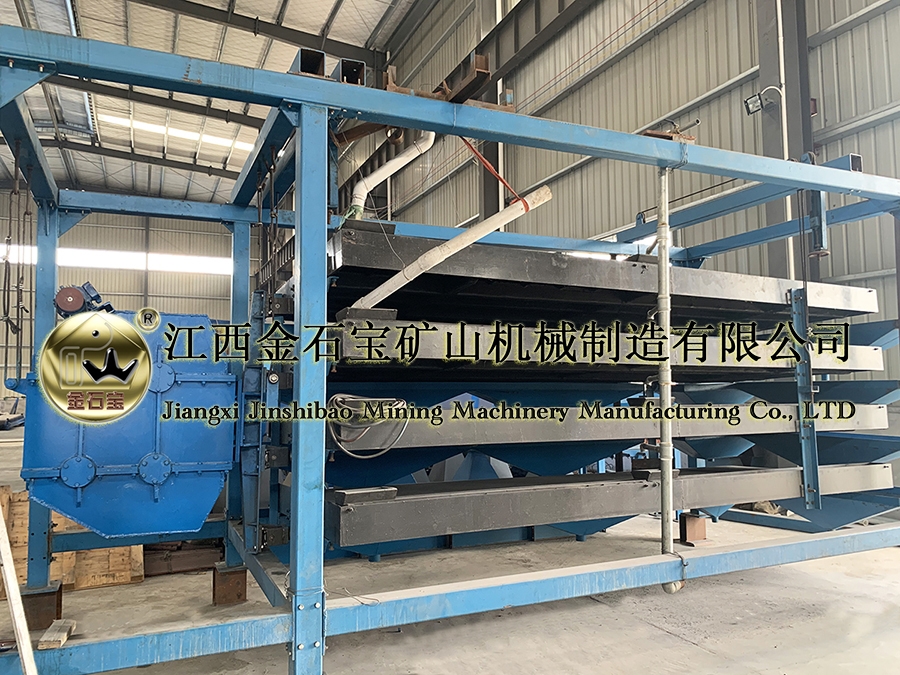

多层摇床（4层摇床）
技术参数
|
床面尺寸（毫米） 长×给矿端宽×精矿端矿 |
4520×1850×1560 |
3000×1620×1100 |
2100×1050×850 |
1100×500×430 |
|
|
选别面积（平方米） |
7.67 |
4.08 |
2 |
0.51 |
|
|
给矿粒度（毫米） |
粗砂 |
2-0.5 |
2-0.5 |
2-0.5 |
2-0.5 |
|
|
细砂 |
0.5-0.074 |
0.5-0.074 |
0.5-0.074 |
0.5-0.074 |
|
|
矿泥 |
0.074-0.037 |
0.074-0.037 |
0.074-0.037 |
0.074-0.037 |
|
给矿浓度（%） |
10～30 |
10-30 |
10～30 |
10～30 |
|
|
处理能力（吨/时） |
粗砂 |
1-2.5 |
0.6-1.5 |
0.4-0.8 |
0.1-0.2 |
|
|
细砂 |
0.8-1.2 |
0.3-0.8 |
0.2-0.5 |
0.05-0.1 |
|
|
矿泥 |
0.3-0.6 |
0.2-0.4 |
0.1-0.2 |
0.03-0.05 |
|
耗水量（吨/时） |
0.5～3.5 |
0.3～1.5 |
0.2～1 |
0.1～0.5 |
|
|
冲程（毫米） |
8～36 |
10～30 |
12～28 |
9～17 |
|
|
冲次（次/分） |
240～380 |
240～420 |
250～450 |
280～460 |
|
|
横向坡度（度） |
0°～5° |
0°～8° |
0°～10° |
0°～10° |
|
|
电动机 |
型号 |
Y70L-4 |
Y100L-4 |
Y90L-4 |
Y80L-4 |
|
|
功率（kw） |
1.1 |
1.1 |
1.1 |
0.55 |
|
|
转速（r/min） |
1400 |
1400 |
1400 |
1400 |
|
三角皮带（毫米） |
A-2000 |
A-1033 |
B-2007 |
A-1245 |
|
|
外形尺寸（毫米） 长×宽×高 |
5630×1850×900 |
4075×1320×780 |
3040×1050×1020 |
1530×500×800 |
|

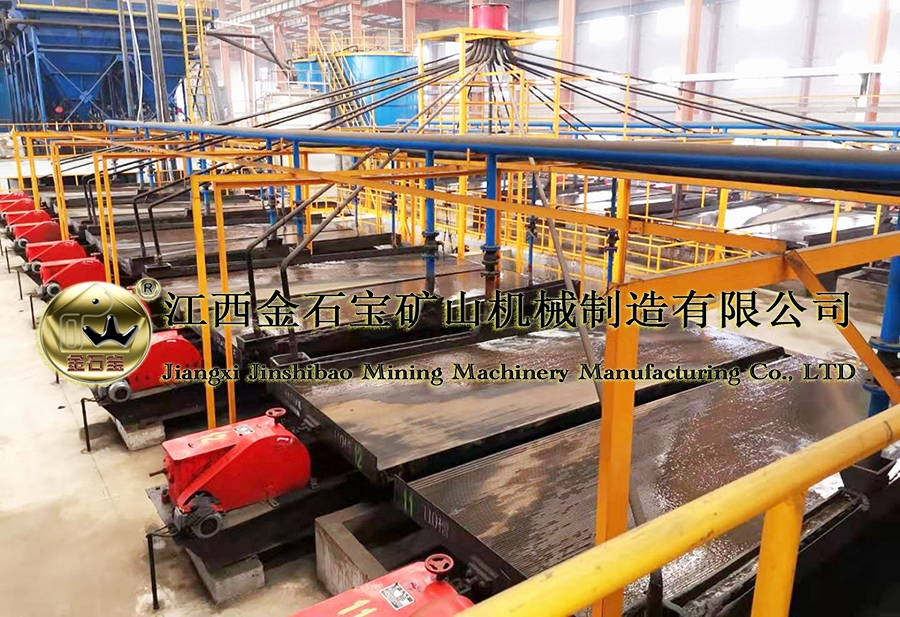

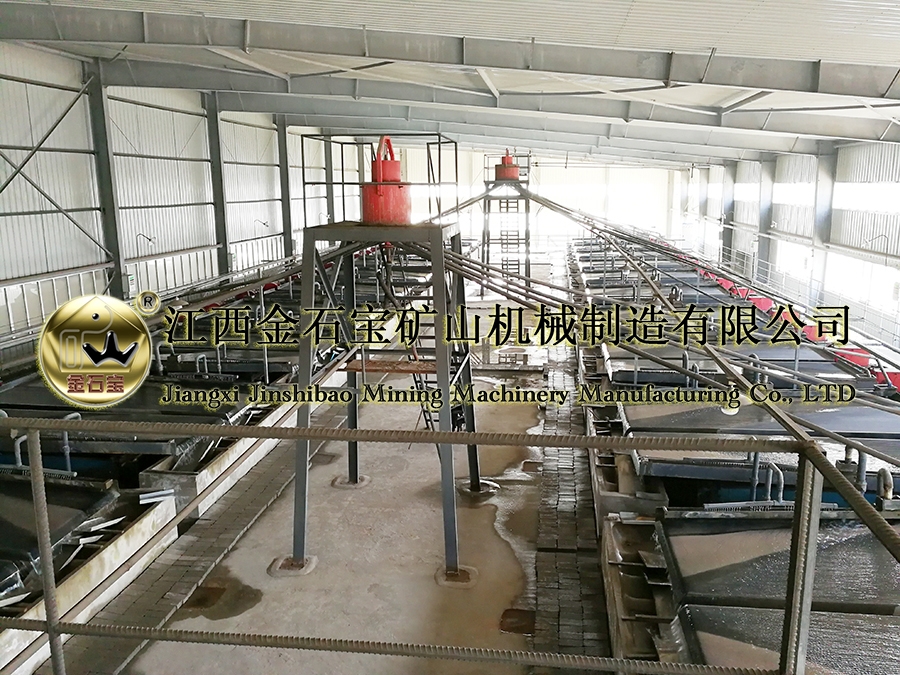

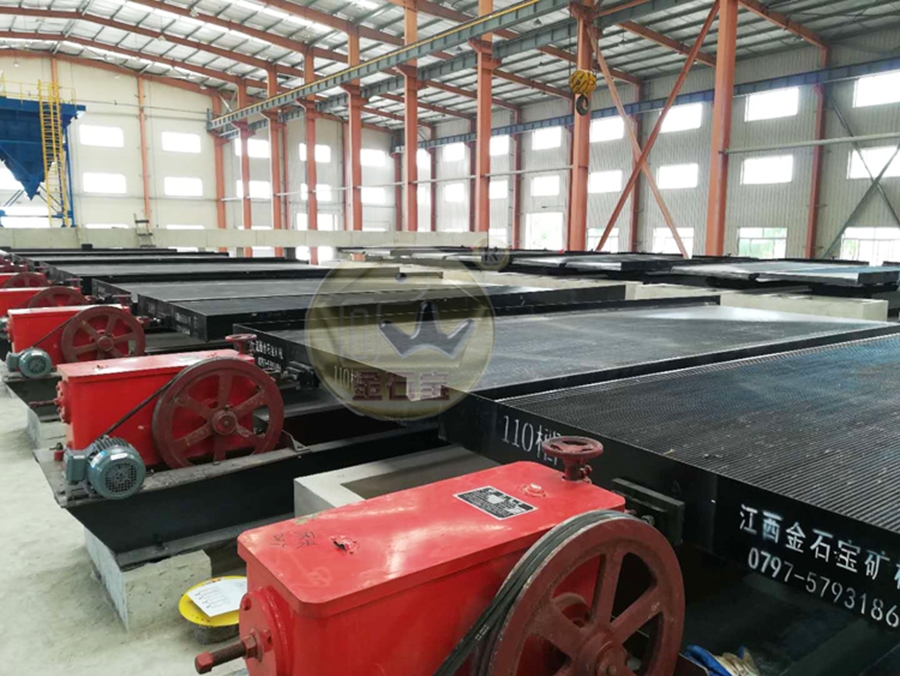

矿山现场
设备在不断的更新换代，获取最新设备参数请电话咨询，联系电话 15879778652。
